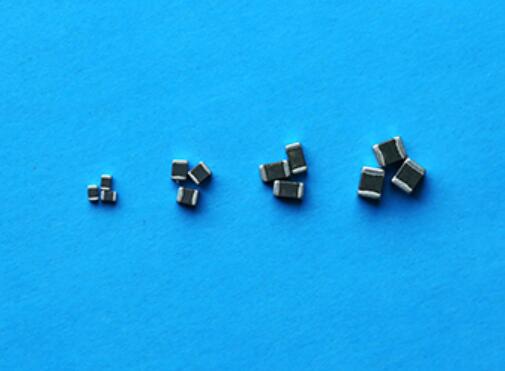

LED專用QV1206P241KT351貼片壓敏電阻
多層片式壓敏電阻是貼片封裝的壓敏電阻器，采用多層獨石結構和半導體陶瓷工藝制作，具備寄生電感小、體積小、SMT效率高、響
應時間短、工作溫度高、保護能力強的優勢。應用于LED高壓線性驅動方案的電源保護，對LED照明中電網浪涌、短路或過載等引起
的瞬態過電流以及電網電壓波動、感性負載開關導致等產生的瞬態過電壓進行抑制，包括 IEC61000-4-2、IEC61000-4-5 規定的和
其他用于電磁兼容性(EMC)標準的瞬態事件。
目前LED行業對于體積較小的各種燈絲燈、球泡燈、平板燈等，都開始采用光電一體化高壓線性方案，電子元件和燈珠同時集成在
鋁基板上，意味著必須全部元件貼片化，因此作為保護器件的壓敏電阻也必須隨之采用貼片式元件。恭成科技原廠批量生產的適用
于LED照明交流電源保護的疊層貼片式壓敏電阻，從尺寸0604到1812，具備厚度薄、體積小、通流量大的特點，可以替代插件壓敏
電阻，配合保險絲、電阻、橋堆之后可以滿足1KV以上的組合波測試，足夠滿足LED防護需求。
QV1206P241KT351貼片壓敏電阻特點：
1） SMD小型貼片，節省空間，方便生產；
2） 高浪涌抑制，同體積浪涌能力遠大于TVS；
3） 高溫性能穩定，125℃不降額；
4） 低的漏電流IL<10μA；
5） 雙向無極性保護，鉗位電壓低；
6） 優于UL94V-0可燃性等級；
7） 符合RoHS環保標準
QV1206P241KT351貼片壓敏電阻應用范圍：
1） 用于電源、網通及網絡接口；
2） 線性驅動LED照明的雷電浪涌保護；
3） 能夠替代傳統引線式插件壓敏電阻；
QV1206P241KT351貼片壓敏電阻性能參數：
1） 結構與尺寸；
|
類型 |
L（mm） |
W（mm） |
T（mm） |
a（mm） |
|
1206 |
3.2±0.3 |
1.6±0.3 |
1.6±0.3 |
0.50±0.30 |
|
部分 |
① |
② |
③ |
|
組成 |
片式壓敏電阻用 ZnO半導體陶瓷 |
內電極 (Ag 或 Ag-Pd) |
端電極 (Ag/Ni/Sn 三層) |
2） 電性能參數：
|
型號 |
工作電壓(V) |
壓敏電壓 (V) |
限位電壓 (8/20μs) |
峰值電流 (8/20μs) |
工作溫度范圍 |
||
|
AC |
DC |
V1mA |
Vc(V) |
Ic(A) |
Ip(A) |
||
|
QV1206P241KT351 |
150 |
200 |
240±10% |
395 |
1 |
350 |
-40～+125℃ |
3） 產品包裝：
|
類型 |
盤規格 |
載帶 |
每盤數量 |
|
1206 |
7" |
塑載帶 |
2K |
